无轴编码器 VLS-25 | 轻型绝对式设计

VLS-25

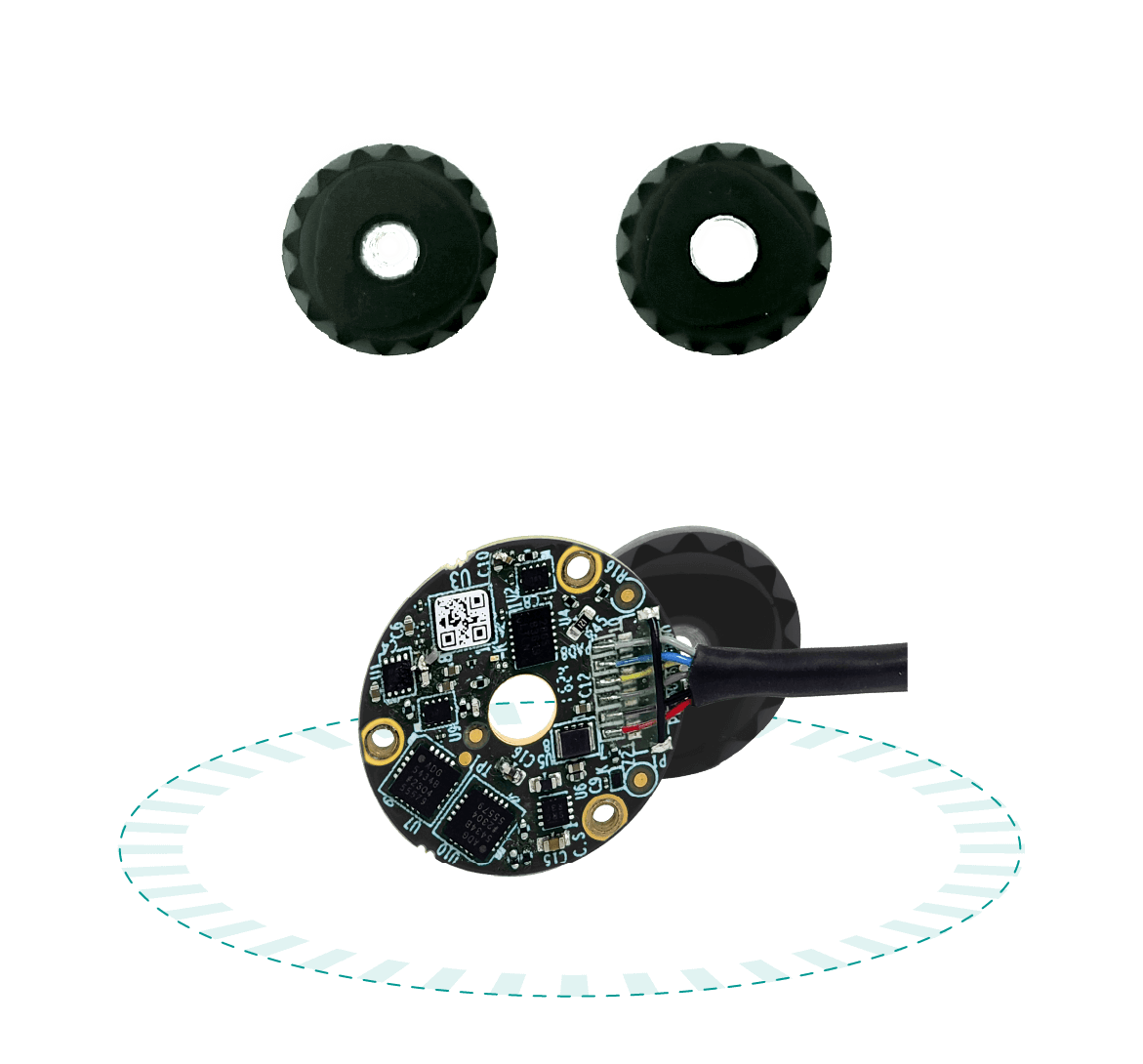

Netzer VLS-25 绝对式旋转编码器是 VLS 系列中最小的产品，专为要求超紧凑、高精度运动控制的宇航或洁净室应用而设计。这款超薄（<5.8 mm）、超轻（<8g）的编码器具有高达 21 位的分辨率和 0.025 度的精度，可确保在真空和污染敏感环境中实现长期无磨损的运行。

其非接触式电容测量技术是卫星定位、光学仪器、晶圆处理机器人和半导体制造领域高精度定位系统的理想之选。

Netzer 的 VLS 绝对编码器已在下一代空间和半导体系统中得到验证 - 采集、指向和跟踪 (APT)、卫星间光学链路 (OISL)、自由空间光学链路 (FSO)、深空光通信 (DSOC) 和卫星间链路 (ISL)。工程师选择 VLS 是为了获得精确的位置反馈，从而在苛刻的环境中实现精确定位、快速捕获目标和长期稳定跟踪。

与我们的技术专家聊聊

下载资源

特点

COTS 经过太空测试，可在苛刻环境中实现可靠性能
通过高精度旋转反馈实现卓越的重复性
非接触式电容测量技术实现无磨损运行
通过电容测量技术实现同类最佳精度
卓越的抗磁干扰和电磁干扰能力
经久耐用，维护需求极低

优点

小尺寸
易于安装
高精度
超薄

外径

25 mm
内径

2.2 mm
厚度

5.8 mm
重量

8 gr
分辨率

17-21 bit
绝对定位精度

±0.025°˚

技术指标

下载资源

订购代码

一般情况

角度分辨率 17-21 位
标称位置精度 ±0.025°
重复性 2.7 mdeg / 9.9 Arcsec
最大运行速度每分钟 8,000 转
测量范围单圈绝对式，带可选轴转计数器
内置测试 BIT 可选
旋转方向可调 CW/CCW（默认与编码器底部方向一致）

机械

允许安装偏心 ±0.1毫米
允许轴向安装公差 ±0.15 mm / ±0.2 mm（使用自动校准功能）
转子惯性 37.8 克 - 平方毫米
总重量 8 克（包括 250 毫米电缆）
外径/内径/高度 25 / 2.2 / 5.8 毫米
标称气隙（定子、转子） 0.6 毫米
材料（定子/转子） FR4

电气

电源电压 5V ±5%
电流消耗 ~90 mA
出线形式电缆（标准 250 毫米）
输出类型 SSi / BiSS-C
输出格式二进制
串行输出差分 RS-422
时钟频率 0.1- 5.0 兆赫
位置刷新率 35 千赫（可选 - 高达 375 千赫）

环境

EMC IEC 6100-6-2、IEC 6100-6-4
工作温度范围 -40°C 至 +105°C
储存温度 -40°C 至 +105°C
相对湿度 98% 无冷凝
冲击耐力/功能性 100 克 6 毫秒，符合 IEC 60068-2-27:2009 标准，符合 MIL-810G 标准
振动功能 GSFC-STD-7000A, 14.1grms @ 20 to 2000Hz
保护 IP 40

创建您的订购代码

外径
- 25 mm (ID - 2.2 mm)
- 59.7 mm (ID - 25 mm)
- 80 mm (ID - 35 mm)
- 100 mm (ID - 48 mm)
- 140 mm (ID - 90 mm)
- 170 mm (ID - 110 mm)
- 247.7 mm (ID - 171.4 mm)
通讯类型
- BiSS
- SSi
分辨率
- 17 bit
- 18 bit
- 19 bit
- 20 bit
- 21 bit
- 22 bit
- 23 bit
BIT
- Disabled
- Enabled
虚拟多圈
- 2,048
- 4,096
- 8,192
- 16,384
- 32,768
- 无
出线类型
- 欧空局太空电缆
- 仅电线
- 护套和屏蔽电缆
- 屏蔽电缆
线缆长度
- 250 mm Flying leads - 28AWG
- 500 mm Flying leads - 28AWG
- 750 mm Flying leads - 28AWG
- 1000 mm Flying leads - 28AWG
转子类型
- 空心轴编码器
- 端轴 - 单螺杆 VL25
- 带插件的轴
客户
- High Temperature
