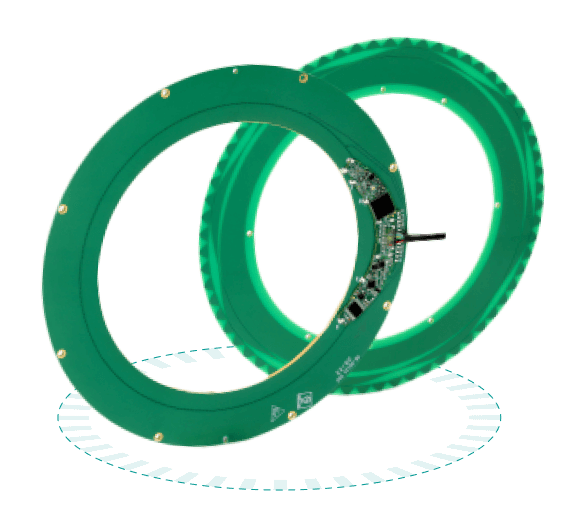

Built for harsh conditions, absolute encoder single turn offers rugged contactless feedback with wide operational temperature tolerance. absolute encoders for heavy industry. Absolute Rotary Encoder VLP170

VLP-170

Netzer VLP-170 绝对式旋转编码器采用超薄（<7 mm）、超轻（<110g）封装，分辨率高达 23 位，精度为 0.006 度。它采用非接触式电容测量技术，确保了高可靠性和无磨损性能，是要求苛刻应用的理想之选。



VLP-170 专为航空航天、机器人、国防和高精度工业自动化项目而设计，采用中空、低惯量结构，最大限度地降低了系统质量，提高了动态响应能力。当精度、耐用性和紧凑尺寸都很重要时，VLP-170 可提供无与伦比的旋转反馈性能。



全新模块化参数选择
我们的全新模块化配置功能可灵活选择分辨率、接口（BiSS-C 或 SSi）和虚拟多圈方案，从而为工程师提供了更大的自由度，使他们能够从最初的设计阶段开始就根据特定应用需求量身定制编码器。

> 了解更多



与我们的技术专家聊聊
下载资源

特点

  • 超轻型大中孔电容式绝对编码器，为用户在恶劣环境下提供高可靠性与高精度的角度反馈
  • 优秀的电磁兼容特性，耐磁场且自身不含磁性部件
  • 耐高低温，且优秀的温漂特性
  • 高精度与优秀的重复性
  • 非接触设计，易于安装与维护
  • 耐震动与冲击，超长工作寿命

优点

  • 大中孔
  • 高精度
  • 耐振动
  • 易于安装
  • 外径
    170 mm
  • 内径
    110 mm
  • 厚度
    7 mm
  • 重量
    110 gr
  • 分辨率
    17-23 bit
  • 绝对定位精度
    ±0.006°˚
技术指标
技术指标
下载资源
订购代码

通用

  • 分辨率 17-23 bit
  • 绝对定位精度 ±0.006°
  • 重复定位精度 0.7 mdeg / 2.5 Arcsec
  • 最大转速 2,000 rpm
  • 测量范围 Single Turn Absolute with optional shaft turn counter
  • 内部检测功能 Optional
  • 旋转方向 Adjustable CW/CCW (Default same direction from bottom side of the encoder)

机械参数

  • 安装偏心度 ±0.1 mm
  • 轴向安装偏差 ±0.3 mm
  • 转子惯量 205,330 gr · mm²
  • 总质量 110 gr
  • 外径/内径/高度 170 / 110 / 7 mm
  • 材质 FR4
  • 定转子间的安装间隙 1 mm

电气参数

  • 供电电压 5V ± 5%
  • 电流损耗 ~90 mA
  • 出线形式 Cable (standard 250mm)
  • 通讯方式 SSi / BiSS-C
  • 通讯类型 Differential RS-422
  • 输出形式 0.1-5.0 MHz
  • 时钟频率 35 kHz (Optional - up to 375 kHz)

环境

  • EMC IEC 6100-6-2, IEC 6100-6-4, MIL-STD-461-RS103, MIL-STD-461-RE102
  • 操作温度 -40°C to +105°C
  • 存储温度 -55°C to +125°C
  • 相对湿度 98% Non condensing
  • 冲击 100g 6msec saw-tooth per IEC 60068-2-27:2009 40g 11msec saw-tooth per MIL-810G
  • 震动 7.7grms @ 20 to 2000 Hz per MIL-810G Category 24
  • 保护等级 IP 40

创建您的订购代码

  • Product line
    • VLP | 恶劣环境 | 空心轴
  • 外径
    • 13.5 mm (ID - )
    • 25 mm (ID - 2.2 mm)
    • 35 mm (ID - 11 mm)
    • 59.7 mm (ID - 25 mm)
    • 80 mm (ID - 35 mm)
    • 100 mm (ID - 48 mm)
    • 140 mm (ID - 90 mm)
    • 170 mm (ID - 110 mm)
    • 247.7 mm (ID - 171.4 mm)
  • 通讯类型
    • BiSS-C
    • SSi
  • 分辨率
    • 15 bit
    • 16 bit
    • 17 bit
    • 18 bit
    • 19 bit
    • 20 bit
    • 21 bit
    • 22 bit
    • 23 bit
  • BIT
    • Disabled
    • Enabled
  • 虚拟多圈
    • 2,048
    • 4,096
    • 8,192
    • 16,384
    • 32,768
    • 无
  • 出线类型
    • 欧空局太空电缆
    • 仅电线
    • 护套和屏蔽电缆
    • 屏蔽电缆
  • 线缆长度
    • 500 mm Flying leads - 30AWG
    • 750 mm Flying leads - 30AWG
    • 1000 mm Flying leads - 30AWG
    • 250 mm Flying leads - 28AWG
    • 500 mm Flying leads - 28AWG
    • 750 mm Flying leads - 28AWG
    • 1000 mm Flying leads - 28AWG
    • 250 mm Flying leads - 30AWG
      • To add a connector contact us
  • 转子类型
    • 空心轴编码器
    • 端轴 - 单螺杆 - VL35
    • 端轴 - 单螺杆 VL25
    • 带插件的轴
  • Coating
    • 聚对二甲苯
    • 标准共形
料号:
VLP
添加到购物车
需要产品配置方面的帮助吗？

相关配件

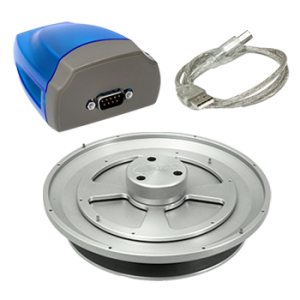

Encoder kit accessories VL-170
  • Product VLP-170
  • Part No. DKIT-VLP-170
  • Description

    用于测试 VLP-170 编码器的全套工具包
DKIT-VLP-170

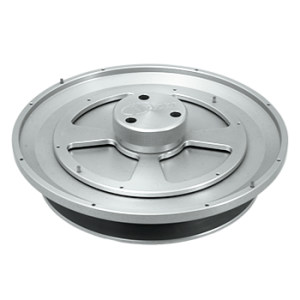

rotating jig VL-170
  • Product VLS-170, VLP-170, VLX-170
  • Part No. RJ-VL-170
  • Description

    VL-170 旋转夹具
RJ-VL-170

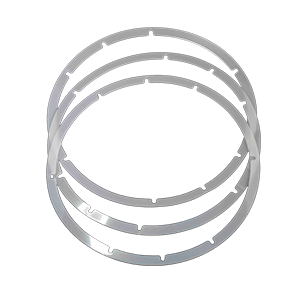

encoder ring accessories
  • Product VLS-170, VLP-170, VLX-170
  • Part No. VL-170-R-00
  • Description

    麦拉垫片 0.25mm 3 个
VL-170-R-00
Absolute rotary encoder accessory
  • Product
  • Part No. Nanomic-KIT-01
  • Description

    使用 SSI/BiSS 的编码器资源管理器高级转换器


Nanomic-KIT-01
CNV-00003
  • Product
  • Part No. CNV-00003
  • Description

    使用 RS422 编码器 Explorer 的标准转换器
CNV-00003
