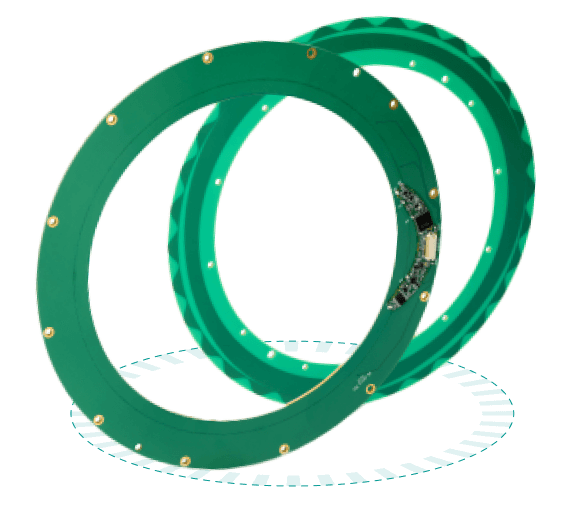

22-bit encoder VLX-247 – hollow shaft design, reduced inertia, high dynamics and precision. Absolute Rotary Encoder VLX247

VLX-247

Netzer VLX-247绝对旋转编码器采用超薄（<10 mm）、超轻（<220g）封装，分辨率高达 22 位，精度为 0.006 度。 它采用非接触式电容传感技术，可实现无磨损运行，确保关键应用的长期稳定性和可靠性。


VLX-247 中空、低惯量设计最大限度地降低了系统质量，同时最大限度地提高了动态响应，是航空航天、机器人、国防和高精度自动化领域的最佳选择。当需要最先进的旋转反馈时，VLX-247 为精度、耐用性和紧凑型性能树立了新的标杆。



全新模块化参数选择
我们的全新模块化配置功能可灵活选择分辨率、接口（BiSS-C 或 SSi）和软件转数，从而为工程师提供了更大的自由度，使他们能够从最初的设计阶段开始就根据特定应用需求量身定制编码器。

> 了解更多





与我们的技术专家聊聊
下载资源

特点

  • 更低的惯量，优化中空轴系统的集成难度
  • 优秀的重复定位精度与绝对定位精度
  • 优秀的耐干扰能力
  • 结构紧凑、重量轻，是空间受限应用的理想选择
  • 易于维护，超长寿命
  • 为用户在恶劣环境提供高可靠性且高精度产品

优点

  • 易于安装
  • 超薄
  • 超轻
  • 宇航应用经验
  • 外径
    247.7 mm
  • 内径
    171.4 mm
  • 厚度
    10 mm
  • 重量
    220 gr
  • 分辨率
    17-22 bit
  • 绝对定位精度
    ±0.010° / 0.006°˚
技术指标
技术指标
下载资源
订购代码

通用

  • 分辨率 17-22 bit
  • 绝对定位精度 ±0.010° / ±0.006°
  • 重复定位精度 1.4 mdeg / 4.9 Arcsec
  • 最大转速 4,000 rpm
  • 测量范围 Single Turn absolute with optional shaft turn counter
  • 内部检测功能 Optional
  • 旋转放向 Adjustable CW/CCW (Default same direction from bottom side of the encoder

机械参数

  • 安装偏心度 ±0.1 mm
  • 轴向安装偏差 ±0.3 mm
  • 转子惯量 876,053 gr · mm²
  • 总质量 220 gr
  • 外径/ 247.7 / 171.4 / 10 mm
  • 材质 FR4
  • 定转子间的安装间隙 1 mm

电气参数

  • 供电电压 5V ± 5%
  • 电流损耗 ~90 mA
  • 接头型号 Connector: DF13A-10P -1.25H
  • 通讯方式 SSi, BiSS-C
  • 通讯类型 Binary
  • 输出形式 Differential RS-422
  • 时钟频率 0.1-5.0 MHz
  • 位置刷新率 35 kHz (Optional - up to 375 kHz)

环境

  • EMC IEC 6100-6-2, IEC 6100-6-4
  • 操作温度 -40°C to +85°C
  • 存储温度 -40°C to +85°C
  • 相对湿度 98% Non condensing
  • 冲击 100g 6msec saw-tooth per IEC 60068-2-27:2009
  • 震动 20g @ 10 to 2000 Hz sweep per IEC 60068-2-6
  • 保护等级 IP 40

创建您的订购代码

  • Product line
    • VLX | 机器人与工业 | 空心轴
  • 外径
    • 25 mm (ID - 2.2 mm)
    • 35 mm (ID - 11.5 mm)
    • 59.7 mm (ID - 25 mm)
    • 80 mm (ID - 35 mm)
    • 100 mm (ID - 48 mm)
    • 140 mm (ID - 90 mm)
    • 170 mm (ID - 110 mm)
    • 247.7 mm (ID - 171.4 mm)
  • 通讯类型
    • BiSS-C
    • SSi
  • 分辨率
    • 17 bit
    • 18 bit
    • 19 bit
    • 20 bit
    • 21 bit
    • 22 bit
    • 23 bit
  • BIT
    • Disabled
    • Enabled
  • 虚拟多圈
    • 2,048
    • 4,096
    • 8,192
    • 16,384
    • 32,768
    • 无
  • 出线形式
    • 垂直连接器
    • 水平连接器
  • 转子类型
    • 空心轴编码器
    • 端轴 - 单螺杆 - VL35
    • 端轴 - 单螺杆 VL25
    • 带插件的轴
  • 更高精度
    • 已启用
    • 标准
料号:
VLX
添加到购物车
需要产品配置方面的帮助吗？

相关配件

absolute encoder system wiring accessory
  • Product VLX-247, VLX-170, VLX-140, VLX-100, VLX-80, VLX-60
  • Part No. CB-00088-250/500
  • Description

    VLX 电缆

CB-00088-250/500

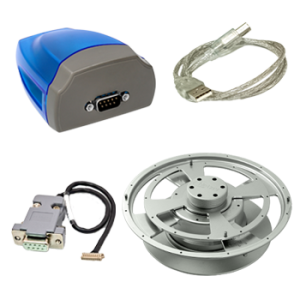

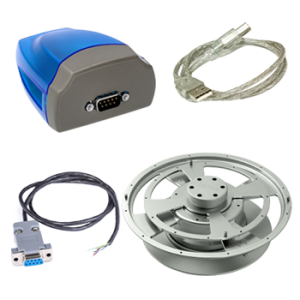

Encoder Accessories
  • Product VLX-247
  • Part No. DKIT-VLX-247
  • Description

    用于测试 VLX-247 编码器的全套工具包
DKIT-VLX-247

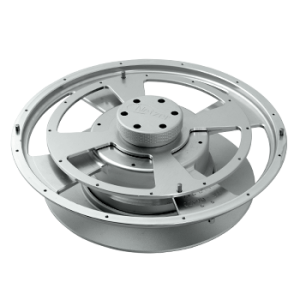

angular encoder accessories
  • Product VLP-247, VLS-247, VLX-247
  • Part No. RJ-VL-247
  • Description

    VL-247 旋转夹具
RJ-VL-247

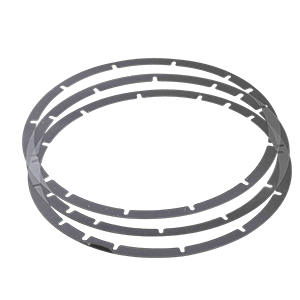

Shim set large encoder accessories
  • Product VLP-247, VLS-247, VLX-247
  • Part No. VL-247-R-00
  • Description

    麦拉垫片 0.1mm 10 个
VL-247-R-00
Absolute rotary encoder accessory
  • Product
  • Part No. Nanomic-KIT-01
  • Description

    使用 SSI/BiSS 的编码器资源管理器高级转换器


Nanomic-KIT-01
CNV-00003
  • Product
  • Part No. CNV-00003
  • Description

    使用 RS422 编码器 Explorer 的标准转换器
CNV-00003
