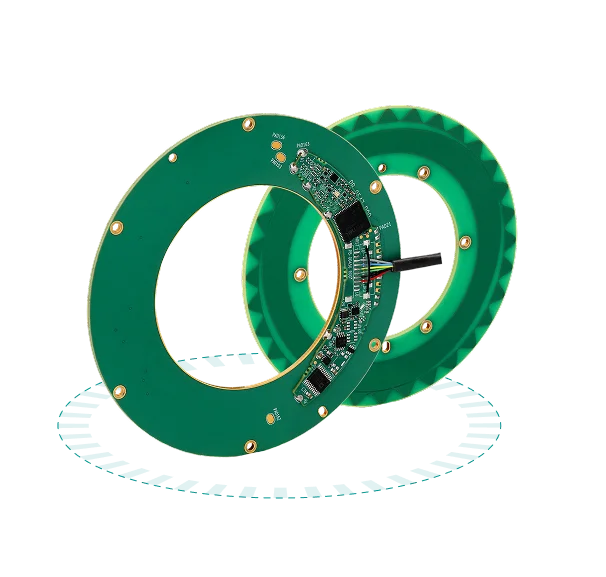

Lightweight Encoder VLP-100 | Contactless, Low-Mass Solution for OEMs. Absolute Rotary Encoder VLP100

VLP-100

Netzer VLP-100 绝对式旋转编码器采用超薄（<6.2 mm）、超轻（<42g）封装，分辨率高达 22 位，精度为 0.006 度。它采用先进的电容式测量技术，确保无接触、高可靠性的性能，消除机械磨损，实现长期精度。



VLP-100 专为航空航天、机器人和高精度自动化而设计，采用中空、低惯量设计，可降低系统质量并提高动态响应。需要紧凑、高性能的高分辨率旋转反馈？VLP-100 就是终极解决方案。



全新模块化参数选择
我们的全新模块化配置功能可灵活选择分辨率、接口（BiSS-C 或 SSi）和软件转数，从而为工程师提供了更大的自由度，使他们能够从最初的设计阶段开始就根据特定应用需求量身定制编码器。

> 了解更多



与我们的技术专家聊聊
下载资源

特点

  • 高精度，高重复性
  • 非接触的电容式编码器，无磨损运行
  • 大中孔设计，且易于安装
  • 宽温运行，极低温漂
  • 耐磁场，耐电磁干扰且自身没有磁性部件
  • 高可靠性，MTBF超过15年，经久耐用，减少维护，可极大的延长使用寿命并减少维护。

优点

  • 高精度
  • 易于安装
  • 非接触式
  • 大中孔
  • 外径
    100 mm
  • 内径
    48 mm
  • 厚度
    6.2 mm
  • 重量
    42 gr
  • 分辨率
    17-22 bit
  • 绝对定位精度
    ±0.006°˚
技术指标
技术指标
下载资源
订购代码

通用

  • 分辨率 17-22 bit
  • 绝对定位精度 ±0.006°
  • 重复定位精度 0.7 mdeg / 2.5 Arcsec
  • 最大转速 4,000 rpm
  • 测量范围 Single Turn Absolute with optional shaft turn counter
  • 内部检测功能 Optional
  • 旋转方向 Adjustable CW/CCW (Default same direction from bottom side of the encoder)

机械参数

  • 安装偏心度 ±0.2 mm
  • 轴向安装偏差 ±0.2 mm
  • 转子惯量 17,928 gr · mm²
  • 总质量 42 gr
  • 外径/内径/高度 100 / 48 / 6.2 mm
  • 材质 FR4
  • 定转子间的安装间隙 1 mm

电气参数

  • 供电电压 5V ±5%
  • 电流损耗 ~90 mA
  • 出线形式 Cable (standard 250mm)
  • 通讯方式 SSi / BiSS-C
  • 通讯类型 Binary
  • 输出形式 Differential RS-422
  • 时钟频率 0.1 - 5.0 MHz
  • 位置刷新率 35 kHz (Optional - up to 375 kHz)

环境

  • EMC IEC 6100-6-2, IEC 6100-6-4, MIL-STD-461-RS103, MIL-STD-461-RE102
  • 操作温度 -40°C to +105°C
  • 存储温度 -55°C to +125°C
  • 相对湿度 98% Non condensing
  • 冲击 100g 6msec saw-tooth per IEC 60068-2-27:2009 40g 11msec saw-tooth per MIL-810G
  • 震动 7.7grms @ 20 to 2000 Hz per MIL-810G Category 24
  • 保护等级 IP 40

创建您的订购代码

  • Product line
    • VLP | 恶劣环境 | 空心轴
  • 外径
    • 13.5 mm (ID - )
    • 25 mm (ID - 2.2 mm)
    • 35 mm (ID - 11 mm)
    • 59.7 mm (ID - 25 mm)
    • 80 mm (ID - 35 mm)
    • 100 mm (ID - 48 mm)
    • 140 mm (ID - 90 mm)
    • 170 mm (ID - 110 mm)
    • 247.7 mm (ID - 171.4 mm)
  • 通讯类型
    • BiSS-C
    • SSi
  • 分辨率
    • 15 bit
    • 16 bit
    • 17 bit
    • 18 bit
    • 19 bit
    • 20 bit
    • 21 bit
    • 22 bit
    • 23 bit
  • BIT
    • Disabled
    • Enabled
  • 虚拟多圈
    • 2,048
    • 4,096
    • 8,192
    • 16,384
    • 32,768
    • 无
  • 出线类型
    • 欧空局太空电缆
    • 仅电线
    • 护套和屏蔽电缆
    • 屏蔽电缆
  • 线缆长度
    • 500 mm Flying leads - 30AWG
    • 750 mm Flying leads - 30AWG
    • 1000 mm Flying leads - 30AWG
    • 250 mm Flying leads - 28AWG
    • 500 mm Flying leads - 28AWG
    • 750 mm Flying leads - 28AWG
    • 1000 mm Flying leads - 28AWG
    • 250 mm Flying leads - 30AWG
      • To add a connector contact us
  • 转子类型
    • 空心轴编码器
    • 端轴 - 单螺杆 - VL35
    • 端轴 - 单螺杆 VL25
    • 带插件的轴
  • Coating
    • 聚对二甲苯
    • 标准共形
料号:
VLP
添加到购物车
需要产品配置方面的帮助吗？

相关配件

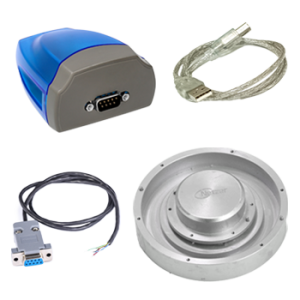

Encoder Accessories
  • Product VLP-100
  • Part No. DKIT-VLP-100
  • Description

    用于测试 VLP-100 编码器的全套工具包
DKIT-VLP-100
lightweight encoder accessories
  • Product VLS-100, VLP-100, VLX-100
  • Part No. RJ-VL-100
  • Description

    VL-100 旋转夹具
RJ-VL-100
shim set for encoders
  • Product VLS-100, VLP-100, VLX-100
  • Part No. VL-100-R-00
  • Description

    麦拉垫片 0.1mm 10 个
VL-100-R-00
Absolute rotary encoder accessory
  • Product
  • Part No. Nanomic-KIT-01
  • Description

    使用 SSI/BiSS 的编码器资源管理器高级转换器


Nanomic-KIT-01
CNV-00003
  • Product
  • Part No. CNV-00003
  • Description

    使用 RS422 编码器 Explorer 的标准转换器
CNV-00003

相关产品

High temperature rotary encoder providing contactless, absolute feedback for robotics and machinery operating in extreme environments. Absolute Rotary Encoder VLT
  • OD 247.7 mm
  • ID 171.4 mm
  • 厚度 7.8 mm
  • Weight 220 gr
  • Resolution 17-22 bit
  • Accuracy ±0.006° ˚
VLP-247
Learn More >
Show More >
Built for harsh conditions, absolute encoder single turn offers rugged contactless feedback with wide operational temperature tolerance. absolute encoders for heavy industry. Absolute Rotary Encoder VLP170
  • OD 170 mm
  • ID 110 mm
  • 厚度 7 mm
  • Weight 110 gr
  • Resolution 17-23 bit
  • Accuracy ±0.006° ˚
VLP-170
Learn More >
Show More >
Capacitive Rotary Encoder- VLP-140 capacitive rotary encoder offers high accuracy and long-term stability for critical applications. Absolute Rotary Encoder VLP140
  • OD 140 mm
  • ID 90 mm
  • 厚度 7 mm
  • Weight 80 gr
  • Resolution 17-23 bit
  • Accuracy ±0.006° ˚
VLP-140
Learn More >
Show More >
Compact rotary encoder engineered for harsh environments with up to 23-bit resolution and contactless performance in automation systems. VLP 80
  • OD 80 mm
  • ID 35 mm
  • 厚度 6.6 mm
  • Weight 21 gr
  • Resolution 17-23 bit
  • Accuracy ±0.006° ˚
VLP-80
Learn More >
Show More >
VLP-60 rotation encoder delivers high-resolution, contactless feedback for OEM automation and motion control systems. Absolute Rotary Encoder VLP 60
  • OD 59.7 mm
  • ID 25 mm
  • 厚度 5.3 mm
  • Weight 16 gr
  • Resolution 17-22 bit
  • Accuracy ±0.010° ˚
VLP-60
Learn More >
Show More >
The VLP-35 small absolute encoder delivers 17-19 bit resolution and ±0.035° accuracy. Absolute Rotary Encoder VLP35
  • OD 35 mm
  • ID 11 mm
  • 厚度 6.2 mm
  • Weight 10.4 gr
  • Resolution 17-19 bit
  • Accuracy ±0.035° ˚
VLP-35
Learn More >
Show More >
Netzer’s VLP-25 micro rotary encoder delivers 17-21 bit resolution, ±0.025° accuracy, and ultra-compact design for OEMs in aerospace, robotics, and medical devices. Absolute Rotary Encoder VLP25
  • OD 25 mm
  • ID 2.2 mm
  • 厚度 5.8 mm
  • Weight 8 gr
  • Resolution 17-21 bit
  • Accuracy ±0.025° ˚
VLP-25
Learn More >
Show More >
Miniature Absolute Rotary Encoder- 13mm Encoder by Netzer
  • OD 13.5 mm
  • 厚度 10.9 mm
  • Weight 2 gr
  • Resolution 15-16 bit
  • Accuracy ±0.15° ˚
VLP-13
Learn More >
Show More >
