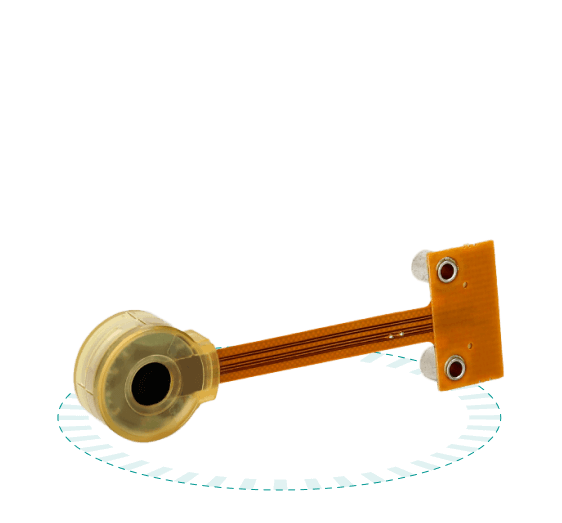

16 Bit Encoder- Netzer’s 16 bit rotary encoder DS-16 is engineered for long-term accuracy, EMI resistance, and seamless system integration. Absolute Rotary Encoder DS16

DS-16

Netzer DS-16 绝对式旋转编码器是适用于高要求运动控制应用的紧凑型高精度解决方案。具有高达 16 位分辨率精度为 0.045 度这种轻型编码器可确保 非接触式电容感应具有出色的耐用性和可靠性。



DS-16 专为机器人、航空航天和自动化设计，可无缝集成到空间有限的系统中，同时保持卓越的性能。其中空、低惯性结构优化了系统效率，是要求精度和使用寿命的应用的理想选择。

与我们的技术专家聊聊
下载资源

特点

  • 精度极高的绝对式旋转编码器
  • 出色的抗 EMI、RFI 和磁场能力
  • 创新的空心轴结构可实现无缝系统集成
  • 优化的扁平设计，适合紧凑型应用
  • 非接触式电容测量技术，延长使用寿命

优点

  • 超小尺寸
  • 高精度
  • 轻质量
  • 重复性
  • 外径
    16 mm
  • 内径
    4 mm
  • 厚度
    8 mm
  • 重量
    3.1 gr
  • 分辨率
    16-17 bit
  • 绝对定位精度
    ±0.045˚
技术指标
技术指标
下载资源
订购代码

通用

  • 角度分辨率 16-Bit
  • 标称位置精度 ±0.045°
  • 重复性 5.5 mdeg / 19.8 Arcsec
  • 最大运行速度 4,000 rpm
  • 测量范围 Single Turn Absolute with optional shaft turn counter
  • 内部检测功能 Optional
  • 旋转方向 Adjustable CW/CCW (Default same direction from bottom side of the encoder)

机械参数

  • 安装偏心度 ±0.1 mm
  • 轴向安装偏差 ±0.1 mm
  • 转子惯量 11 gr · mm²
  • 总质量 3.1 gr (without connector)
  • 外径/内径/高度 16 / 4 / 8 mm
  • 定转子间的安装间隙 Ultem™ polymer / TRVX-50

电气参数

  • 供电电压 5V ±5%
  • 电流损耗 ~90 mA
  • 接头型号 Flex cable, Connector (optional)
  • 通讯方式 SSi / BiSS-C
  • 通讯类型 Binary
  • 输出形式 Differential RS-422
  • 时钟频率 0.1- 5.0 MHz
  • 位置刷新率 35 kHz (Optional - up to 375 KHz)

环境

  • EMC IEC 6100-6-2, IEC 6100-6-4, MIL-STD-461-RS103, MIL-STD-461-RE102
  • 操作温度 -40°C to +85°C
  • 存储温度 -50°C to +85°C
  • 相对湿度 98% Non condensing
  • 冲击 100 g for 6 ms (per MIL-STD-810G)
  • 震动 20 g 10 - 2000 Hz (per MIL-STD-810G)
  • 保护等级 IP 40

创建您的订购代码

  • 外径
    • 16 mm (ID - 4 mm)
    • 25 mm (ID - 6 mm)
    • 37 mm (ID - 10 mm)
    • 40 mm (ID - 10 mm)
    • 58 mm (ID - 20 mm)
    • 70 mm (ID - 30 mm)
    • 90 mm (ID - 50 mm)
    • 130 mm (ID - 90 mm)
  • 通讯类型
    • BiSS-C
    • SSi
  • 分辨率
    • 16 bit
    • 17 bit
    • 18 bit
    • 19 bit
    • 20 bit
    • 21 bit
    • 22 bit
    • 23 bit
  • BIT
    • Disabled
    • Enabled
  • 出线类型
    • Metal Sleeve
    • Without connector
    • Connector DF-13-6P-1, 25-H
    • 仅电线
    • 护套和屏蔽电缆
    • 屏蔽电缆
  • 线缆长度
    • 500 mm Flying leads - 30AWG
    • 750 mm Flying leads - 30AWG
    • 1000 mm Flying leads - 30AWG
    • 250 mm Flying leads - 28AWG
    • 500 mm Flying leads - 28AWG
    • 750 mm Flying leads - 28AWG
    • 1000 mm Flying leads - 28AWG
    • 250 mm Flying leads - 30AWG
      • To add a connector contact us
  • 更高精度
    • 已启用
    • 标准
型号
DS
添加到购物车
需要产品配置方面的帮助吗？

相关配件

encoder accessory
  • Product DS-16
  • Part No. CB-00082-DS-16-TEST
  • Description

    电缆末端为 DB9 连接器
CB-00082-DS-16-TEST

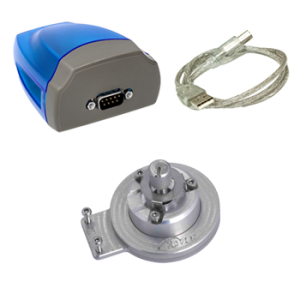

encoder kit accessories
  • Product DS-16
  • Part No. DKIT-DS-16
  • Description

    用于测试 DS 16 编码器的全套工具包
DKIT-DS-16

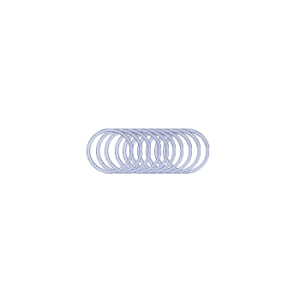

shim ring set for axial positioning calibration
  • Product DS-16
  • Part No. DS-16-R-01
  • Description

    麦拉垫片 0.05 毫米 10 个单位
DS-16-R-01

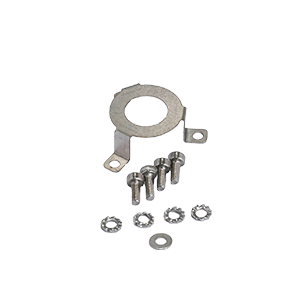

Precision mounting fixture for rotary absolute encoder
  • Product DS-16
  • Part No. MA-DS16-001
  • Description

    安装套件 DS16（产品标配）
MA-DS16-001

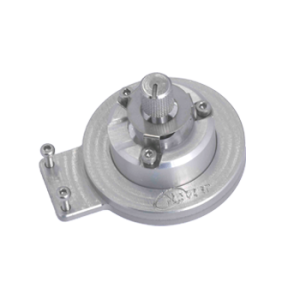

small encoder accessories
  • Product DS-16
  • Part No. RJ-16
  • Description

    DS-16 旋转夹具
RJ-16
Absolute rotary encoder accessory
  • Product
  • Part No. Nanomic-KIT-01
  • Description

    使用 SSI/BiSS 的编码器资源管理器高级转换器


Nanomic-KIT-01
CNV-00003
  • Product
  • Part No. CNV-00003
  • Description

    使用 RS422 编码器 Explorer 的标准转换器
CNV-00003

相关产品

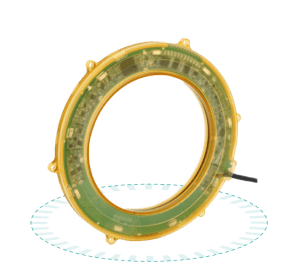

DS-130 heavy duty hollow shaft encoder delivers robust absolute feedback for aerospace and industrial OEM applications. Absolute Rotary Encoder DS130
  • OD 130 mm
  • ID 90 mm
  • 厚度 10.5 mm
  • Weight 84 gr
  • Resolution 17-23 bit
  • Accuracy ±0.006° ˚
DS-130
Learn More >
Show More >

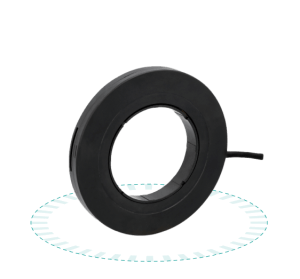

DS-90 Absolute Encoders Housing provides rugged, encapsulated protection and high-precision absolute feedback for aerospace and industrial applications.
  • OD 90 mm
  • ID 50 mm
  • 厚度 10 mm
  • Weight 55 gr
  • Resolution 17-23 bit
  • Accuracy ±0.006° ˚
DS-90
Learn More >
Show More >

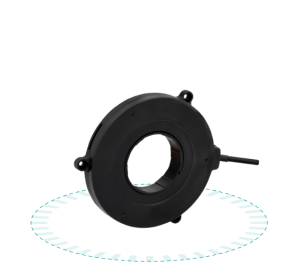

Through-hole rotary encoder DS-70 — hollow-shaft absolute rotary encoder with contactless sensing. Absolute Rotary Encoder DS70
  • OD 70 mm
  • ID 30 mm
  • 厚度 10 mm
  • Weight 49 gr
  • Resolution 17-23 bit
  • Accuracy ±0.008° ˚
DS-70
Learn More >
Show More >

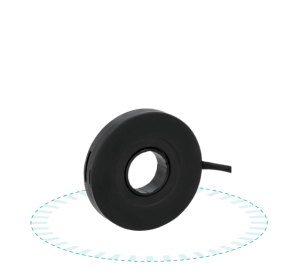

DS-58 sealed encoder delivers absolute feedback with encapsulated protection and reliable performance for OEMs.
  • OD 58 mm
  • ID 20 mm
  • 厚度 10 mm
  • Weight 30 gr
  • Resolution 17-22 bit
  • Accuracy ±0.008° ˚
DS-58
Learn More >
Show More >

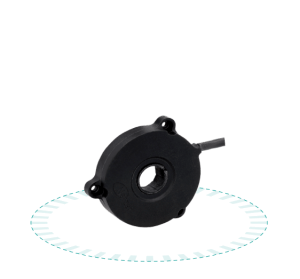

Netzer’s DS-40 encapsulated rotary encoder delivers stable absolute position sensing with protection and long-term accuracy. Absolute Rotary Encoder DS40
  • OD 40 mm
  • ID 10 mm
  • 厚度 10 mm
  • Weight 20 gr
  • Resolution 17-21 bit
  • Accuracy ±0.010° ˚
DS-40
Learn More >
Show More >

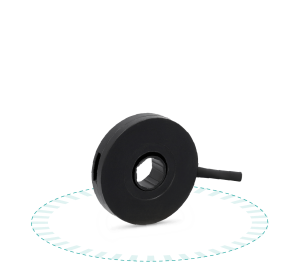

DS-37 housed encoder delivers absolute feedback in a robust protective enclosure for automation, aerospace, and OEM systems.
  • OD 37 mm
  • ID 10 mm
  • 厚度 8 mm
  • Weight 20 gr
  • Resolution 17-23 bit
  • Accuracy ±0.025° ˚
DS-37
Learn More >
Show More >

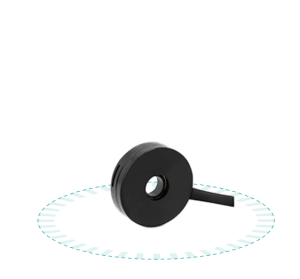

Miniature Encoders- Absolute Rotary Encoder DS25
