封装旋转编码器 - DS-40

DS-40

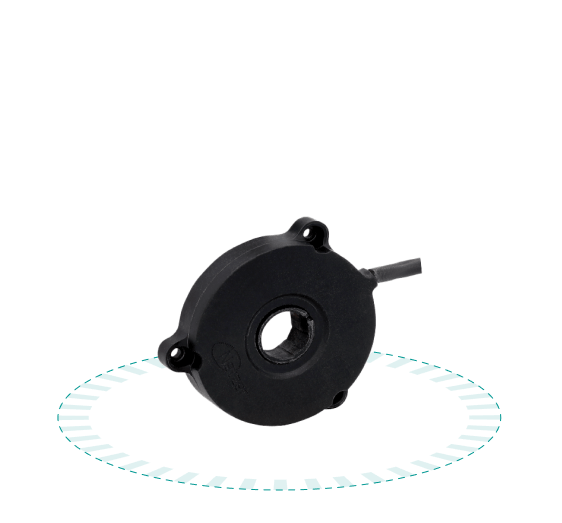

Netzer DS-40 绝对式旋转编码器设计用于满足 工业自动化、机器人和航空航天系统的严格要求。.具有以下特点 21 位分辨率精度为 0.01 度该编码器提供 无磨损、非接触式操作确保长期稳定性。其 轻质空心设计最大限度地减少了惯性并提高了效率，是要求高精度和耐用性的系统的重要组件。 高精度和耐用性.

与我们的技术专家聊聊

下载资源

特点

最高可达21位
抗电磁干扰和射频干扰：独特的设计可承受电磁和射频干扰，确保性能稳定可靠。
非接触式设计：采用电容式编码器测量技术，消除机械磨损，延长使用寿命。
空心轴设计：优化了动态响应，并无缝集成到旋转运动系统中。
温度漂移补偿：在各种环境条件下保持精度的稳定性并抑制温漂。

优点

耐磁场
耐振动
MTBF 15
重复性

外径

40 mm
内径

10 mm
厚度

10 mm
重量

20 gr
分辨率

17-21 bit
绝对定位精度

±0.010°˚

技术指标

下载资源

订购代码

通用

分辨率 17-21 bit
绝对定位精度 ±0.020°
绝对定位精度（可选更高精度） ±0.010°
重复定位精度 2.7 mdeg / 9.9 Arcsec
最大转速 4,000 rpm
测量范围 Single Turn Absolute with optional shaft turn counter
内部检测功能 Optional
旋转方向 Adjustable CW/CCW (Default same direction from bottom side of the encoder)

机械参数

安装偏心度 ±0.1 mm
轴向安装偏差 ±0.1 mm
转子惯量 70.93 gr · mm²
总质量 20 gr (with 250 mm cable)
外径/内径/高度 40 / 10 / 10 mm
材质 Ultem™ polymer / TRVX-50

电气参数

供电电压 5V ± 5%
电流损耗 ~90 mA
出线类型 #30 shielded cable
通讯方式 SSi / BiSS-C
通讯类型 Binary
输出形式 Differential RS-422
时钟频率 0.1- 5.0 MHz
位置刷新率 35 kHz (Optional - up to 375 kHz)

环境

EMC IEC 6100-6-2, IEC 6100-6-4, MIL-STD-461-RS103, MIL-STD-461-RE102
操作温度 -40°C to +85°C
存储温度 -50°C to +85°C
相对湿度 98% Non condensing
冲击 100 g for 6 ms
震动 20 g 10 – 2000 Hz (per MIL-STD-810G)
保护等级 IP 40

创建您的订购代码

外径
- 16 mm (ID - 4 mm)
- 25 mm (ID - 6 mm)
- 37 mm (ID - 10 mm)
- 40 mm (ID - 10 mm)
- 58 mm (ID - 20 mm)
- 70 mm (ID - 30 mm)
- 90 mm (ID - 50 mm)
- 130 mm (ID - 90 mm)
通讯类型
- BiSS-C
- SSi
分辨率
- 16 bit
- 17 bit
- 18 bit
- 19 bit
- 20 bit
- 21 bit
- 22 bit
- 23 bit
BIT
- Disabled
- Enabled
出线类型
- Metal Sleeve
- Without connector
- Connector DF-13-6P-1, 25-H
- 仅电线
- 护套和屏蔽电缆
- 屏蔽电缆
线缆长度
- 500 mm Flying leads - 30AWG
- 750 mm Flying leads - 30AWG
- 1000 mm Flying leads - 30AWG
- 250 mm Flying leads - 28AWG
- 500 mm Flying leads - 28AWG
- 750 mm Flying leads - 28AWG
- 1000 mm Flying leads - 28AWG
- 250 mm Flying leads - 30AWG
更高精度
- 已启用
- 标准
