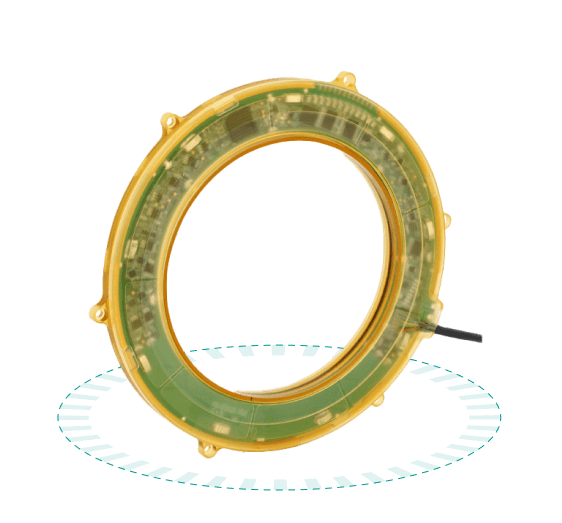

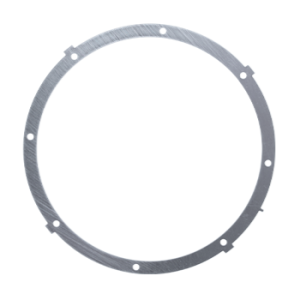

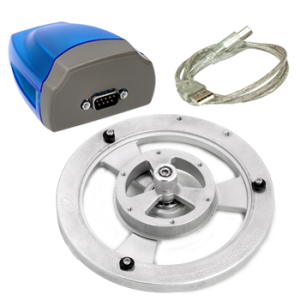

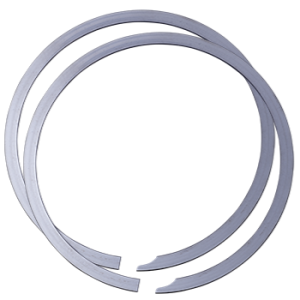

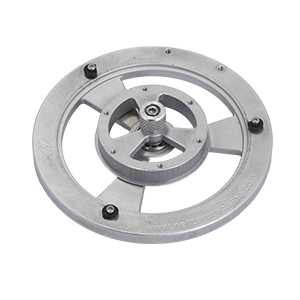

重型绝对式旋转编码器

DS-130

Netzer DS-130 绝对旋转式编码器为高精度运动控制树立了新标杆。 高精度运动控制的新基准提供 23 位分辨率和 0.006 度精度.设计用于 设计用于关键的航空航天、国防和精密自动化应用。DS 130 的 非接触式电容测量技术确保了无与伦比的可靠性。其 低惯性空芯设计使其成为追求最高旋转反馈性能的工程师的首选。

与我们的技术专家聊聊

下载资源

特点

分辨率可达23位
空心轴设计：优化了动态响应，并无缝集成到旋转运动系统中。
抗电磁干扰和射频干扰：独特的设计可承受电磁和射频干扰，确保性能稳定可靠。
非接触式设计：采用电容式编码器测量技术，消除机械磨损，延长使用寿命。
耐用可靠：专为在恶劣的工业环境中长期使用而设计。

优点

高精度
高可靠性
超薄
重复性

外径

130 mm
内径

90 mm
厚度

10.5 mm
重量

84 gr
分辨率

17-23 bit
绝对定位精度

±0.006°˚

技术指标

下载资源

订购代码

通用

分辨率 17-23 bit
绝对定位精度 ±0.010°
绝对定位精度（可选更高精度） ±0.006°
重复定位精度 0.7 mdeg / 2.5 Arcsec
最大转速 2,000 rpm
测量范围 Single Turn Absolute with optional shaft turn counter
内部检测功能 Optional
旋转方向 Adjustable CW/CCW ( Default same direction from bottom side of the encoder)

机械参数

安装偏心度 ±0.1 mm
轴向安装偏差 ±0.1 mm
转子惯量 25,963 gr · mm²
总质量 84 gr
外径/内径/高度 130 / 90 / 10.5 mm
材质 Ultem™ polymer

电气参数

供电电压 5V ±5%
电流损耗 ~100 mA
出线形式 #30 shielded cable
通讯方式 SSi / BiSS-C
通讯类型 Binary
输出形式 Differential RS-422
时钟频率 0.1- 5.0 MHz
位置刷新率 35 kHz (Optional - up to 375 kHz)

环境

EMC IEC 6100-6-2, IEC 6100-6-4, MIL-STD-461-RS103, MIL-STD-461-RE102
操作温度 -40°C to +85°C
存储温度 -50°C to +100°C
相对湿度 98% Non condensing
冲击 100 g for 11 ms
震动 20 g 10 - 2000 Hz (per MIL-STD-810G)
保护等级 IP 40

创建您的订购代码

外径
- 16 mm (ID - 4 mm)
- 25 mm (ID - 6 mm)
- 37 mm (ID - 10 mm)
- 40 mm (ID - 10 mm)
- 58 mm (ID - 20 mm)
- 70 mm (ID - 30 mm)
- 90 mm (ID - 50 mm)
- 130 mm (ID - 90 mm)
通讯类型
- BiSS-C
- SSi
分辨率
- 16 bit
- 17 bit
- 18 bit
- 19 bit
- 20 bit
- 21 bit
- 22 bit
- 23 bit
BIT
- Disabled
- Enabled
出线类型
- Metal Sleeve
- Without connector
- Connector DF-13-6P-1, 25-H
- 仅电线
- 护套和屏蔽电缆
- 屏蔽电缆
线缆长度
- 500 mm Flying leads - 30AWG
- 750 mm Flying leads - 30AWG
- 1000 mm Flying leads - 30AWG
- 250 mm Flying leads - 28AWG
- 500 mm Flying leads - 28AWG
- 750 mm Flying leads - 28AWG
- 1000 mm Flying leads - 28AWG
- 250 mm Flying leads - 30AWG
更高精度
- 已启用
- 标准
