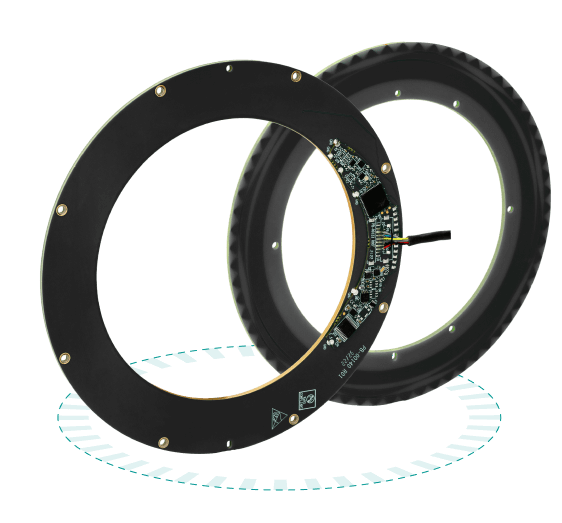

无摩擦旋转编码器 VLS-140

VLS-140

Netzer VLS-140 绝对式旋转编码器分辨率高达 23 位，精度为 0.006 度，超薄 (<7 mm)、超轻 (<80g)。该编码器采用非接触式电容测量技术，可确保出色的可靠性和稳定性，适合太空探索、真空机器人和精密计量领域的长期应用。VLS-140 设计用于最小污染和最大集成灵活性的场合，符合航空航天和洁净室技术的最高标准。

Netzer VLS 编码器系列已集成到关键任务光通信中：采集、指向和跟踪 (APT)、卫星间光学链路 (OISL)、自由空间光学链路 (FSO)、深空光通信 (DSOC) 和卫星间链路 (ISL)。VLS 编码器采用紧凑轻便的空心轴设计，具有出色的重复性，可实现精确的光束转向、快速锁定和可靠的长时间跟踪。

与我们的技术专家聊聊

下载资源

特点

通过COTs测试，在宇航环境依旧保持优秀的可靠性
高精度与重复性
超薄，大中孔，超低质量
耐高低温，且抑制温漂
可在高真空环境下工作，且自身经过特殊处理，具备低排气特性，不会影响用户的真空环境
高可靠性，经久耐用，减少维护，可极大的延长使用寿命并减少维护

优点

宇航项目
高精度
大中孔
易于安装

外径

140 mm
内径

90 mm
厚度

7 mm
重量

80 gr
分辨率

17-23 bit
绝对定位精度

±0.006°˚

技术指标

下载资源

订购代码

通用

分辨率 17-23 bit
绝对定位精度 ±0.006°
重复定位精度 0.7 mdeg / 2.5 Arcsec
最大转速 2,000 rpm
测量范围 Single Turn Absolute with optional shaft turn counter
内部检测功能 Optional
旋转方向 Adjustable CW/CCW (Default same direction from bottom side of the encoder)

机械参数

安装偏心度 ±0.15 mm
轴向安装偏差 ±0.3 mm
转子惯量 88,500 gr · mm²
总质量 80 gr
外径/内径/高度 140 / 90 / 7 mm
材质 Polyimide
定转子间的安装间隙 1 mm

电气参数

供电电压 5V ±5%
电流损耗 ~100 mA
出线形式 Cable (standard 250mm)
通讯方式 SSi / BiSS-C
通讯类型 Binary
输出形式 Differential RS-422
时钟频率 0.1- 5.0 MHz
位置刷新率 35 kHz (Optional - up to 375 kHz)

环境

EMC IEC 6100-6-2, IEC 6100-6-4, MIL-STD-461-RS103, MIL-STD-461-RE102
操作温度 -40°C to +105°C (Optional -55°C to +125°C)
存储温度 -55°C to +125°C
相对湿度 98% Non condensing
冲击 100g 6msec saw-tooth per IEC 60068-2-27:2009 40g 11msec saw-tooth per MIL-810G
震动 GSFC-STD-7000A, 14.1grms @ 20 to 2000Hz
保护等级 Parylene conformal coating: improved low outgassing, reduces Tin Whiskers risk.
低排气 TML < 1%, CVCM < 0.1%
辐射测试（辐照积累，单粒子积累） TID = 30KRAD. SEE 1E11 p/cm²/s protons @200MeV

创建您的订购代码

外径
- 25 mm (ID - 2.2 mm)
- 59.7 mm (ID - 25 mm)
- 80 mm (ID - 35 mm)
- 100 mm (ID - 48 mm)
- 140 mm (ID - 90 mm)
- 170 mm (ID - 110 mm)
- 247.7 mm (ID - 171.4 mm)
通讯类型
- BiSS-C
- SSi
分辨率
- 17 bit
- 18 bit
- 19 bit
- 20 bit
- 21 bit
- 22 bit
- 23 bit
BIT
- Disabled
- Enabled
虚拟多圈
- 2,048
- 4,096
- 8,192
- 16,384
- 32,768
- 无
出线类型
- 欧空局太空电缆
- 仅电线
- 护套和屏蔽电缆
- 屏蔽电缆
线缆长度
- 250 mm Flying leads - 28AWG
- 500 mm Flying leads - 28AWG
- 750 mm Flying leads - 28AWG
- 1000 mm Flying leads - 28AWG
转子类型
- 空心轴编码器
- 端轴 - 单螺杆 VL25
- 带插件的轴
客户
- High Temperature
