VLS-80

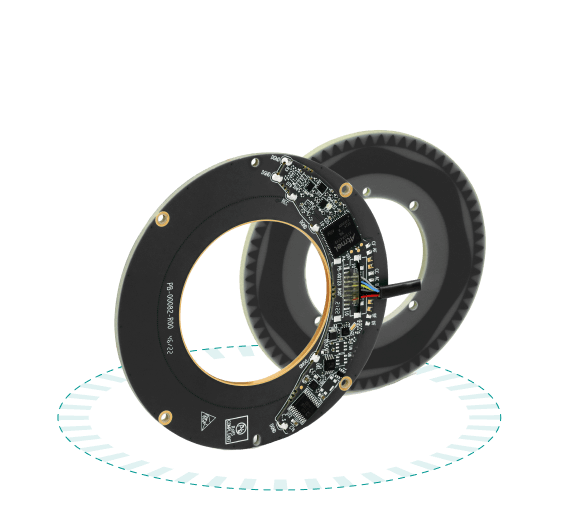

Netzer VLS-80 绝对式旋转编码器具有高达 23 位的分辨率和 0.006 度的精度，外形超薄 (<6.6 mm)、轻巧 (<21g)。它采用先进的电容测量技术，确保无接触、无污染运行，非常适合卫星机构、空间光学和超洁净环境。它采用中空、低惯性结构，易于集成到对重量敏感、真空度要求极高的应用中。

Netzer VLS 编码器为采集、指向和跟踪 (APT) 机制以及光链路--OISL、FSO、DSOC 和 ISL 提供动力，目前已被领先的太空通信团队所采用。VLS 系列可提供精确、稳定的位置数据，支持紧密波束转向、快速锁定和持续跟踪性能，从而提高链路可用性和有效载荷吞吐量。

与我们的技术专家聊聊

下载资源

特点

通过COTs测试，在宇航环境依旧保持优秀的可靠性
高精度与重复性
超薄，大中孔，超低质量
耐高低温，且抑制温漂
可在高真空环境下工作，且自身经过特殊处理，具备低排气特性，不会影响用户的真空环境
高可靠性，经久耐用，减少维护，可极大的延长使用寿命并减少维护

优点

宇航测试
高精度
稳固可靠
轻薄

外径

80 mm
内径

35 mm
厚度

6.6 mm
重量

21 gr
分辨率

17-23 bit
绝对定位精度

±0.006°˚

技术指标

下载资源

订购代码

通用

分辨率 17-23 bit
绝对定位精度 ±0.006°
重复定位精度 0.6 mdeg / 2.5 Arcsec
最大转速 2,000 rpm
测量范围 Single Turn Absolute with optional shaft turn counter
内部检测功能 Optional
旋转方向 Adjustable CW/CCW (Default same direction from bottom side of the encoder)

机械参数

安装偏心度 ±0.1 mm
轴向安装偏差 ±0.1 mm
转子惯量 9,100 gr · mm²
总质量 21 gr
外径/内径/高度 80 / 35 / 6.6 mm
材质 Polyimide
定转子间的安装间隙 0.6 mm

电气参数

供电电压 5V ±5%
电流损耗 ~90 mA
接头型号 Cable (standard 250mm)
通讯方式 SSi / BiSS-C
通讯类型 Binary
输出形式 Differential RS-422
时钟频率 0.1- 5.0 MHz
位置刷新率 35 kHz (Optional - up to 375 kHz)

环境

EMC IEC 6100-6-2, IEC 6100-6-4, MIL-STD-461-RS103, MIL-STD-461-RE102
操作温度 -40°C to +105°C (Optional -55°C to +125°C)
存储温度 -55°C to +125°C
相对湿度 98% Non condensing
冲击 100g 6msec saw-tooth per IEC 60068-2-27:2009 40g 11msec saw-tooth per MIL-810G
震动 GSFC-STD-7000A, 14.1grms @ 20 to 2000Hz
保护等级 Parylene conformal coating: improved low outgassing, reduces Tin Whiskers risk.
低排气 TML < 1%, CVCM < 0.1%
辐射测试（辐照积累，单粒子积累） TID = 30KRAD. SEE 1E11 p/cm²/s protons @200MeV

创建您的订购代码

外径
- 25 mm (ID - 2.2 mm)
- 59.7 mm (ID - 25 mm)
- 80 mm (ID - 35 mm)
- 100 mm (ID - 48 mm)
- 140 mm (ID - 90 mm)
- 170 mm (ID - 110 mm)
- 247.7 mm (ID - 171.4 mm)
通讯类型
- BiSS-C
- SSi
分辨率
- 17 bit
- 18 bit
- 19 bit
- 20 bit
- 21 bit
- 22 bit
- 23 bit
BIT
- Disabled
- Enabled
虚拟多圈
- 2,048
- 4,096
- 8,192
- 16,384
- 32,768
- 无
出线类型
- 欧空局太空电缆
- 仅电线
- 护套和屏蔽电缆
- 屏蔽电缆
线缆长度
- 250 mm Flying leads - 28AWG
- 500 mm Flying leads - 28AWG
- 750 mm Flying leads - 28AWG
- 1000 mm Flying leads - 28AWG
转子类型
- 空心轴编码器
- 端轴 - 单螺杆 VL25
- 带插件的轴
客户
- High Temperature
