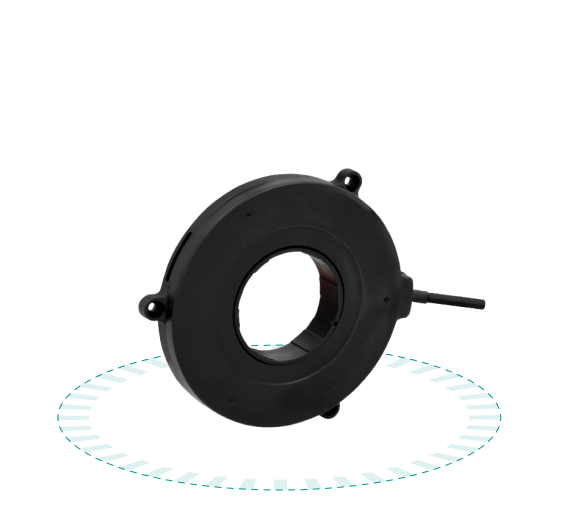

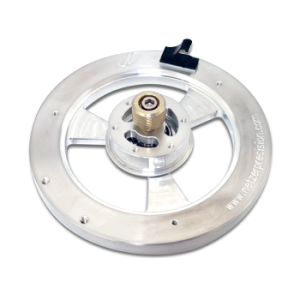

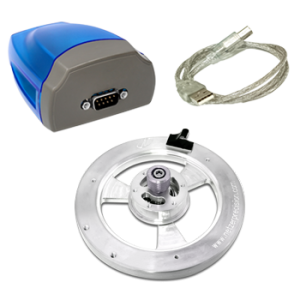

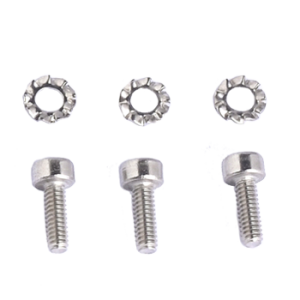

通孔旋转编码器 DS-70

DS-70

Netzer DS-70 绝对旋转编码器带来了 高精度（23 位分辨率，0.008 度精度）为 运动控制系统.凭借其先进的 非接触传感技术DS-70 可确保长期可靠性，不会出现机械磨损。专为 关键任务应用在航空航天、国防和自动化领域的关键任务应用而设计。 轻质、低惯性设计其轻质、低惯量的设计提高了系统的响应速度和效率，使其成为业界领先的精密旋转反馈选择。

与我们的技术专家聊聊

下载资源

特点

分辨率可达23位
空心轴设计：优化了动态响应，并无缝集成到旋转运动系统中。
抗电磁干扰和射频干扰：独特的设计可承受电磁和射频干扰，确保性能稳定可靠。
非接触式设计：采用电容式编码器测量技术，消除机械磨损，延长使用寿命。
耐用可靠：专为在恶劣的工业环境中长期使用而设计。

优点

高精度
高可靠性
重复性
超薄

外径

70 mm
内径

30 mm
厚度

10 mm
重量

49 gr
分辨率

17-23 bit
绝对定位精度

±0.008°˚

技术指标

下载资源

订购代码

通用

分辨率 17-23 bit
绝对定位精度 ±0.010°
绝对定位精度（可选更高精度） ±0.006°
重复定位精度 0.7 mdeg / 2.5 Arcsec
最大转速 1,500 rpm
测量范围 Single Turn Absolute with optional shaft turn counter
内部检测功能 Optional
旋转方向 Adjustable CW/CCW (Default same direction from bottom side of the encoder)

机械参数

安装偏心度 ±0.1 mm
轴向安装偏差 ±0.1 mm
转子惯量 1,940 gr · mm²
总质量 49 gr
外径/内径/高度 70.2 / 30 / 10 mm
材质 TRVX-50

电气参数

供电电压 5V ±5%
电流损耗 ~90 mA
接头型号 #30 shielded cable
通讯方式 SSi / BiSS-C
通讯类型 Binary
输出形式 Differential RS-422
时钟频率 0.1- 5.0 MHz
位置刷新率 35 kHz (Optional - up to 375 kHz)

环境

EMC IEC 6100-6-2, IEC 6100-6-4, MIL-STD-461-RS103, MIL-STD-461-RE102
操作温度 -40°C to +85°C
存储温度 -50°C to +85°C
相对湿度 98% Non condensing
冲击 100 g for 11 ms
震动 20 g 10 – 2000 Hz (per MIL-STD-810G)
保护等级 IP 40

创建您的订购代码

外径
- 16 mm (ID - 4 mm)
- 25 mm (ID - 6 mm)
- 37 mm (ID - 10 mm)
- 40 mm (ID - 10 mm)
- 58 mm (ID - 20 mm)
- 70 mm (ID - 30 mm)
- 90 mm (ID - 50 mm)
- 130 mm (ID - 90 mm)
通讯类型
- BiSS-C
- SSi
分辨率
- 16 bit
- 17 bit
- 18 bit
- 19 bit
- 20 bit
- 21 bit
- 22 bit
- 23 bit
BIT
- Disabled
- Enabled
出线类型
- Metal Sleeve
- Without connector
- Connector DF-13-6P-1, 25-H
- 仅电线
- 护套和屏蔽电缆
- 屏蔽电缆
线缆长度
- 500 mm Flying leads - 30AWG
- 750 mm Flying leads - 30AWG
- 1000 mm Flying leads - 30AWG
- 250 mm Flying leads - 28AWG
- 500 mm Flying leads - 28AWG
- 750 mm Flying leads - 28AWG
- 1000 mm Flying leads - 28AWG
- 250 mm Flying leads - 30AWG
更高精度
- 已启用
- 标准
