微型编码器 DL-25 | 坚固的非接触式性能

DL-25

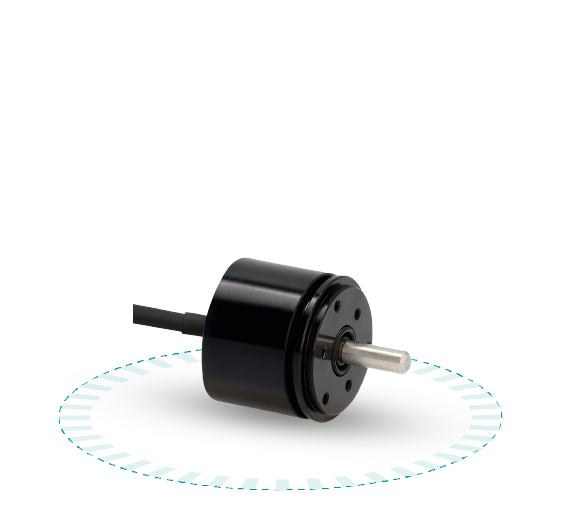

Netzer DL-25 绝对旋转式编码器是一种高精度带轴解决方案，专为要求苛刻的运动控制应用而设计。该编码器具有 21 位分辨率和 0.02 度精度，提供可靠的非接触式传感，经久耐用。该编码器专为航空航天、机器人和工业自动化而设计，其坚固耐用的轴式设计可确保无缝集成到现有系统中，同时保持卓越的性能。

与我们的技术专家聊聊

下载资源

特点

分辨率可达21位
坚固的出轴型编码器
抗电磁干扰和射频干扰：独特的设计可承受电磁和射频干扰，确保性能稳定可靠。
高精度：是高精度定位系统的理想选择。
耐用可靠：专为在恶劣的工业环境中长期使用而设计。

优点

高精度
低质量
耐冲击
耐磁场

外径

25 mm
重量

30 gr
分辨率

17-21 bit
绝对定位精度

±0.020°˚

技术指标

下载资源

订购代码

通用

分辨率 17-22 bit
绝对定位精度 ±0.030°
绝对定位精度（可选更高精度） ±0.020°
重复定位精度 2.7 mdeg / 9.9 Arcsec
最大转速 1,500 rpm
测量范围 Single Turn Absolute with optional shaft turn counter
旋转方向 Adjustable CW/CCW (Default same direction from bottom side of the encoder)

机械参数

启动转矩 30 x 10-4 N.m
最大轴向负载 100 N
总质量 30 gr
外径/厚度/轴径 25 / 24.3 / 4 mm
材质 Aluminum / Stainless steel

电气参数

供电电压 5V ± 5%
电流损耗 90 mA
出线类型 Shielded cable
线缆长度 1,500 mm MAX
通讯方式 SSi / BiSS - C
通讯类型 Binary
输出形式 Differential RS-422
时钟频率 0.1 ÷ 5.0 MHz
位置刷新率 35 KHz

环境

EMC IEC 6100-6-2, IEC 6100-6-4
操作温度 -40°C to +85°C
存储温度 -50°C to +100°C
冲击 100 g for 11 ms
震动 20 g 10 – 2000 Hz
保护等级 IP 65

创建您的订购代码

外径
- 73/75 mm (ID - )
- 25 mm (ID - )
- 27 mm (ID - )
通讯类型
- BiSS-C
- SSi
分辨率
- 17 bit
- 18 bit
- 19 bit
- 20 bit
- 21 bit
- 22 bit
- 23 bit
BIT
- Disabled
- Enabled
出线类型
- Connector (D38999)
- 护套和屏蔽电缆
线缆长度
- 500 mm Flying leads - 30AWG
- 750 mm Flying leads - 30AWG
- 1000 mm Flying leads - 30AWG
- 250 mm Flying leads - 28AWG
- 500 mm Flying leads - 28AWG
- 750 mm Flying leads - 28AWG
- 1000 mm Flying leads - 28AWG
- 250 mm Flying leads - 30AWG
更高精度
- 已启用
- 标准
