绝对式编码器磁盘 VLS-100 | 坚固的空心轴设计

VLS-100

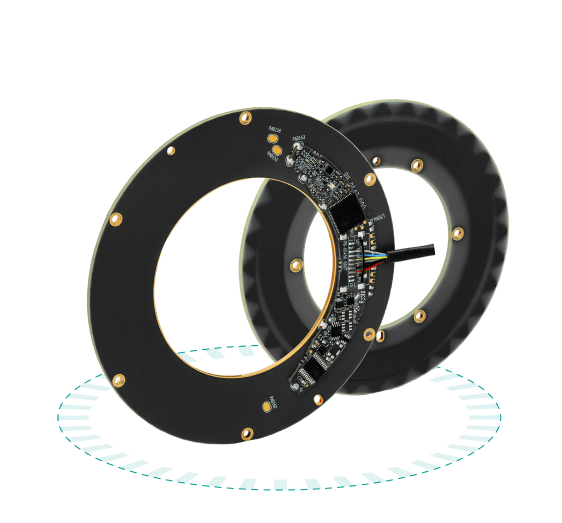

Netzer VLS-100 绝对式旋转编码器分辨率高达 22 位，精度为 0.006 度，采用超薄 (<6.2 mm)、超轻 (<42g)设计。它专为太空任务、半导体工具和无污染环境而设计，可确保高可靠性和无磨损运行。中空、低惯量结构最大限度地减轻了系统质量，提高了动态响应能力，是高精度光学定位和洁净室内机器人技术的理想之选。

Netzer 的 VLS 绝对旋转式编码器专为空间和光子学而设计，在 APT 机制和光链路-OISL、FSO、DSOC 和 ISL 中经过了现场验证。VLS 系列集非接触式电容技术、低质量和高分辨率于一身，可为卫星终端和万向节有效载荷中的精确定位、快速采集和稳定跟踪提供精确的位置反馈。

与我们的技术专家聊聊

下载资源

特点

COTS 经过太空测试，可确保在恶劣条件下保持稳定性能
高精度反馈带来卓越的重复性
非接触式电容测量技术实现零磨损运行
通过空心轴设计提高安装公差
结构紧凑、外形小巧，可实现无缝集成
出色的抗 EMI、RFI 和磁场能力

优点

空间测试
高精度
空心轴
非接触设计

外径

100 mm
内径

48 mm
厚度

6.2 mm
重量

42 gr
分辨率

17-22 bit
绝对定位精度

±0.006°˚

技术指标

下载资源

订购代码

一般情况

角度分辨率 17-22 位
标称位置精度 ±0.006°
重复性 0.7 mdeg / 2.5 弧秒
最大运行速度每分钟 4,000 转
测量范围单圈绝对式，带可选轴转计数器
内置测试 BIT 可选
旋转方向可调 CW/CCW（默认与编码器底部方向一致）

机械

允许安装偏心 ±0.2毫米
允许轴向安装公差 ±0.2毫米
转子惯性 17,928 克 - 平方毫米
总重量 42 gr
外径/内径/高度 100 / 48 / 6.2 毫米
材料（定子/转子）聚酰亚胺
标称气隙（定子、转子） 1 毫米

电气

额定电压 5V ±5%
电流消耗 ~90 mA
出线形式电缆（标准 250 毫米）
输出类型 SSi / BiSS-C
输出格式二进制
串行输出差分 RS-422
时钟频率 0.1- 5.0 兆赫
位置刷新率 35 千赫（可选 - 高达 375 千赫）

环境

EMC IEC 6100-6-2、IEC 6100-6-4
工作温度范围 -40°C至+105°C（可选-55°C至+125°C）
储存温度 -55°C 至 +125°C
相对湿度 98% 无冷凝
耐冲击 100 克 6 毫秒，符合 IEC 60068-2-27:2009 标准，符合 MIL-810G 标准
耐振动 GSFC-STD-7000A, 14.1grms @ 20 to 2000Hz
保护涂层：改善了低排气性，降低了锡须风险。
低放气 TML < 1%，CVCM < 0.1%
辐射测试 TID = 30KRAD。

创建您的订购代码

外径
- 25 mm (ID - 2.2 mm)
- 59.7 mm (ID - 25 mm)
- 80 mm (ID - 35 mm)
- 100 mm (ID - 48 mm)
- 140 mm (ID - 90 mm)
- 170 mm (ID - 110 mm)
- 247.7 mm (ID - 171.4 mm)
通讯类型
- BiSS
- SSi
分辨率
- 17 bit
- 18 bit
- 19 bit
- 20 bit
- 21 bit
- 22 bit
- 23 bit
BIT
- Disabled
- Enabled
虚拟多圈
- 2,048
- 4,096
- 8,192
- 16,384
- 32,768
- 无
出线类型
- 欧空局太空电缆
- 仅电线
- 护套和屏蔽电缆
- 屏蔽电缆
线缆长度
- 250 mm Flying leads - 28AWG
- 500 mm Flying leads - 28AWG
- 750 mm Flying leads - 28AWG
- 1000 mm Flying leads - 28AWG
转子类型
- 空心轴编码器
- 端轴 - 单螺杆 VL25
- 带插件的轴
客户
- High Temperature
